کنتاکت شاسی اشنایدر ZBE-101

در تابلوهای برق صنعتی و سیستم‌های کنترل، استفاده از تجهیزات باکیفیت و استاندارد اهمیت زیادی دارد. یکی از قطعات پرکاربرد در مدارهای فرمان، کنتاکت شاسی اشنایدر ZBE-101 است. این قطعه به عنوان بلاک کنتاکت کمکی برای شاسی‌ها و پوش باتن‌های سری Harmony شرکت Schneider Electric استفاده می‌شود و نقش مهمی در ارسال فرمان‌های کنترلی در مدار دارد.

در این مقاله با مشخصات فنی، کاربردها، نحوه عملکرد و نکات مهم قبل از خرید کنتاکت ZBE 101 آشنا می‌شوید تا بتوانید انتخاب دقیق‌تری برای تابلو برق یا سیستم کنترلی خود داشته باشید.

کنتاکت شاسی اشنایدر ZBE 101 چیست؟

ZBE 101 یک کنتاکت کمکی (Contact Block) از سری Harmony اشنایدر الکتریک است که در پشت شاسی‌های فرمان نصب می‌شود و برای ایجاد یا قطع ارتباط در مدار فرمان به کار می‌رود.

این مدل دارای یک کنتاکت باز (1NO) است؛ یعنی در حالت عادی مدار باز بوده و با فشردن شاسی، اتصال برقرار می‌شود.

این قطعه معمولاً در کنار شاسی‌هایی مانند:

• استارت
• استاپ
• ریست
• سلکتور سوئیچ‌ها

در تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد.

مشخصات فنی کنتاکت شاسی اشنایدر ZBE-101

مهم‌ترین مشخصات این محصول عبارتند از:

• برند: Schneider Electric
• مدل: ZBE 101
• نوع کنتاکت: 1NO (Normally Open)
• سری: Harmony XB4 / XB5
• نوع اتصال: ترمینال پیچی
• جریان نامی: تا حدود 10 آمپر در 600 ولت AC
• ولتاژ کاری: مناسب برای مدارهای فرمان AC و DC
• استانداردها: IEC و CE
• نحوه نصب: نصب سریع در پشت شاسی

طراحی این کنتاکت به گونه‌ای است که به راحتی روی بدنه شاسی قفل می‌شود و در صورت نیاز می‌توان آن را سریع تعویض کرد.

کاربردهای کنتاکت شاسی در تابلو برق

این کنتاکت در بسیاری از مدارهای کنترل صنعتی استفاده می‌شود، از جمله:

• مدار فرمان استارت و استاپ موتور
• سیستم‌های کنترل PLC
• تابلوهای کنترل ماشین‌آلات صنعتی
• خطوط تولید و اتوماسیون صنعتی
• مدارهای فرمان کنتاکتور و رله

به دلیل کیفیت ساخت بالا، این قطعه در پروژه‌های صنعتی که قابلیت اطمینان اهمیت دارد بسیار مورد استفاده قرار می‌گیرد.

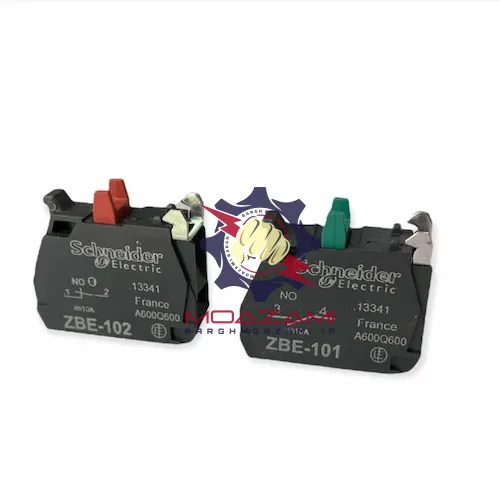

تفاوت کنتاکت ZBE101 با ZBE102

یکی از سوالات رایج خریداران تفاوت این دو مدل است:

ZBE 101 → کنتاکت NO (باز)
ZBE 102 → کنتاکت NC (بسته)

بنابراین اگر در مدار نیاز دارید که با فشردن شاسی اتصال برقرار شود باید از ZBE101 استفاده کنید.

نکات مهم قبل از خرید کنتاکت شاسی اشنایدر

قبل از خرید کنتاکت شاسی اشنایدر ZBE-101 ابتدا باید نوع کنتاکت مورد نیاز مدار فرمان خود را بررسی کنید. این مدل دارای کنتاکت NO  است، یعنی در حالت عادی مدار باز بوده و با فشردن شاسی اتصال برقرار می‌شود. بنابراین لازم است مطمئن شوید مدار شما به کنتاکت باز نیاز دارد.

نکته مهم دیگر توجه به مشخصات فنی مدار فرمان و اصالت کالا است. جریان و ولتاژ کاری مدار باید با مشخصات این کنتاکت هماهنگ باشد تا عملکرد صحیح و ایمن داشته باشد. علاوه بر این، به دلیل وجود نمونه‌های غیر اصل در بازار، بهتر است این محصول را از فروشگاه‌های معتبر تجهیزات برق صنعتی تهیه کنید تا از کیفیت، دوام و عملکرد مطمئن آن در مدار کنترل اطمینان داشته باشید.

خرید کنتاکت شاسی اشنایدر ZBE 101

اگر قصد خرید کنتاکت شاسی اشنایدر ZBE-101 را دارید، تهیه آن از فروشگاه‌های تخصصی تجهیزات برق صنعتی اهمیت زیادی دارد تا از اصالت و کیفیت کالا اطمینان داشته باشید.

فروشگاه برق و صنعت معظمی با بیش از 15 سال سابقه در زمینه فروش تجهیزات تابلو برق صنعتی و روشنایی ، انواع تجهیزات برندهای معتبر از جمله اشنایدر الکتریک را با ضمانت اصالت کالا عرضه می‌کند.

کارشناسان این مجموعه می‌توانند در انتخاب صحیح تجهیزات مورد نیاز تابلو برق و مدار فرمان نیز به شما مشاوره دهند تا محصول مناسب پروژه خود را انتخاب کنید.
